لا شك أن القراء لاحظوا في العدد السابق من مجلة «أپل» أن التفاحة المعروفة أصبحت ثلاثية الأبعاد على غلاف العدد.

ولم توظف المجلة أي فنان لرسم التفاحة كما بدت بل إستخدمت برنامجاً جديداً طورته شركة «أدوبي» هو «ديمنشنز» (Dimensions) تتلخص مهمته الأساسية بتحويل الرسوم الثنائية الأبعاد إلى رسوم ثلاثية الأبعاد. ولم نحتاج، من أجل الحصول على التفاحة الثلاثية الأبعاد، إلا إلى فتح ملفها من داخل البرنامج واختيار أحد أوامر التحويل إلى الأبعاد الثلاثة.

وفي الحقيقة، كانت خطوة «أدوبي» هذه منتظرة منذ مدة طويلة، خاصة من الذين يستخدمون أساساً برنامج «إلستريتر» لأنهم تعودوا على سلوك طرق ملتوية جداً للإيحاء بالأبعاد الثلاثة في رسومهم.

أما برامج إدارة الأبعاد الثلاثة مثل «سويفل ٣ دي.» (Swivel 3D) أو «إنفيني-دي.» (Infini-D)، فتتيح للمستخدم إنشاء تخطيطات ثلاثية الأبعاد تتغلف بنسيج معين وتدخل ميزات معينة على سطحها. وتتميز هذه العملية بنشاط كثيف للبروسسور وبفترات معالجة طويلة غير أن جودة الرسم في ما بعد تتعلق أساساً بخبرة المستخدم والحجم النهائي لهذا الرسم.

في الجهة المقابلة، هنالك البرامج التي تدعم منعطفات بيزييه مثل «إلستريتر» و«فريهاند» والتي تنتج ملفات بوست سكريبت، لا تتأثر بدقة الرسوم ويمكن طباعتها على طابعات عالية الدقة مثل الطابعات التصويرية. ولسوء الحظ، فإن إدخال المؤثرات الثلاثية الأبعاد والمناظير في هذه البرامج تشكل عملية صعبة للغاية بالنسبة للمستخدم الغير متخصص بالرسم والتصميم. ولكن «أدوبي»، في طرحها «ديمنشنز»، جمعت بين دعم منعطفات بيزييه وإدخال المؤثرات الثلاثية الأبعاد في برنامج واحد.

ويعتبر «ديمنشنز» برنامج مساعدة ينتج التصاميم الثلاثية الأبعاد ويتعامل معها ثم يصدرها إلى برامج الرسم مثل «إلستريتر» و«فريهاند». ولكن عند تصدير هذه الرسوم، تفقد هذه الأخيرة كل المعلومات عن المؤثرات الثلاثية الأبعاد غير أنه يمكن تحريرها كاملة من برامج الرسم. أي بمعنى آخر عندما يستورد برنامج رسم تصميم من «ديمنشنز» لا يعود هذا التصميم يعتبر ثلاثي الأبعاد يمكن عرضه من أي منظور أو زاوية، بل رسمة عادية يمكن تحريرها لإدخال التعديلات عليها.

التثبيت والتشغيل

يأتي «ديمنشنز» على ثلاثة أقراص يتم تثبيت إثنين منها من خلال المثبت المعروف في أجهزة ماكنتوش والموجود على القرص الأول. أما القرصين الآخرين فيحتويان على نسختين من البرنامج إحداهما للأجهزة المزودة ببروسسور حسابي مساعد مثل ماكنتوش «٢ سي.آي.» أو أقوى والأخرى للأجهزة الغير مزودة بهذا البروسسور. كما تحتوي الأقراص على ملفات تدريب وأمثلة ونماذج زوايا للرسوم.

أما الشاشة الرئيسية للبرنامج فتشكل نموذجاً مختصراً من شاشة «إلستريتر». ويحتوي شريط الأدوات على ست أدوات أساسية فقط توفر خمسة منها قوائم منبثقة. فإضافة إلى أداتي التحديد والتحديد المباشر المعروفتين، هناك أداتي تحديد أخريين هي أداة تحديد العناصر وأداة التحريك داخل سطح إحداثية (z)، أي تقريب العنصر أو إبعاده بالنسبة للمستخدم. هناك كذلك أداة تصغير وتكبير العرض وأداة اليد لتحريك العرض وأداة المكعب التي تتيح رسم أربعة أشكال هندسية ثلاثية الأبعاد هي المكعب والكرة والمخروط والأسطوانة. وأخيراً يوفر البرنامج أداتين إضافيتين لتغيير أبعاد الرسم ودورانه.

ويمكن رسم العناصر الثلاثية الأبعاد باستخدام الأدوات القليلة التي يوفرها «ديمنشنز». إلا أن قوة البرنامج تبرز بشكل ملحوظ لدى استخدامه مع برامج رسم أخرى، ويوفر «إلستريتر» أفضل توافقية معه، غير أن «ديمنشنز» يستورد رسوم ناتجة عن «فريهاند» و«سويفل ٣ دي.».

الإنبثاق والدوران حول محور

ويمكن للتخطيطيات الناتجة عن «إلستريتر» أو «فريهاند» أن تدور حول محور (revolve) أو تنبثق إلى الأمام أو الوراء (extrude) وينتج عنها عدداً كبيراً من الأشكال الثلاثية الأبعاد. وبخلاف سائر برامج التصاميم الثلاثية الأبعاد، يتيح «ديمنشنز» إمكان تحديد مواقع الأشكال بالسهولة نفسها التي تميز برامج الرسم ببعدين.

ويمكن إستيراد الأشكال الثلاثية الأبعاد مباشرة من «سويفل ٣ دي.» ولكن بشكل محدود أي لا يمكن إستيراد إلا نموذج واحد من «سويفل ٣ دي.» لكل ملف من «ديمنشنز». ولا يوفر البرنامج أداة تحرير نصوص، بل يتم إنشاء النصوص في برنامج رسم ، ثم يتم إستيراد تحديداتها إلى «ديمنشنز».

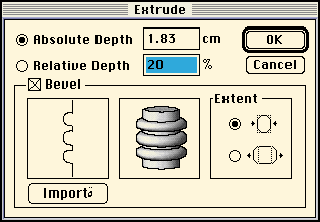

ويمكن تحويل أي شكل أو مجموعة أشكال إلى عناصر ثلاثية الأبعاد باختيار أمر الإنبثاق (extrude). ويتيح مربع حوار هذا الأمر تحديد العمق النسبي أو المطلق للشكل كما يسمح بإدخال زوايا مصممة مسبقاً على أطرافه ويأتي البرنامج مع مكتبة تحتوي على عدد كبير من هذه الزوايا التي يمكن تحريرها وإضافة عناصر جديدة ناتجة عن برنامج رسم إليها.

أما الدوران حول محور، فيشكل الوظيفة الثانية لإضفاء الأبعاد الثلاثة على الأشكال. ويمكن تدوير الأشكال على أي محور وبأية كمية من الدرجات وذلك باستخدام أمر الدوران حول محور (revolve). فيمكن مثلاً، تدوير صورة جانبية لزجاجة أو قطعة شطرنج بنسبة ٣٦٠ درجة لنحصل على عنصر ثلاثي الأبعاد كما يمكن إختيار التدوير المملوء أو الفارغ.

بعد إنتاج الشكل الثلاثي الأبعاد، يتيح «ديمنشنز» تحديد خصائص غلافه ودرجة واتجاه الإضاءة عليه.

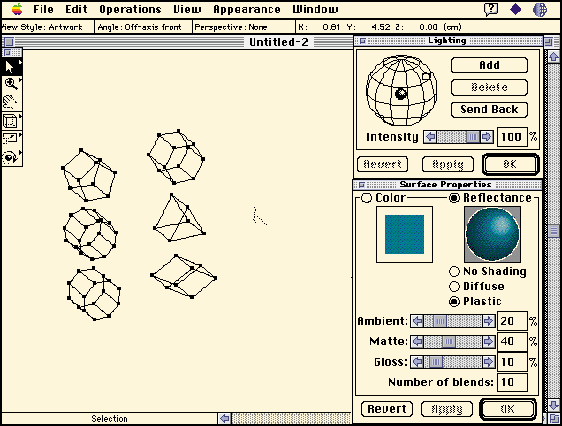

وينقسم مربع حوار خصائص الغلاف إلى قسمين أحدهما يتيح تحديد ألوان سطح العنصر وأطرافه والآخر يتيح تحديد نوع نسيجه وكيفية إنعكاس النور عليه. ويمكن إختيار ثلاثة أنواع من الأسطح هي بدون تظليل وإنتشار متجانس (diffuse) ونسيج بلاستيكي. ويتم إدخال عدد درجات تغير اللون في أسفل المربع لإضفاء على العنصر درجات متفاوتة من الطبيعية.

أما كمية النور الواقع على العنصر، فيتم ضبطها في مربع حوار الإضاءة. ويخصص البرنامج تلقائياً لكل مستند شعاع نور واحد يبدو آتياً من خلف كتف المستخدم اليمنى. ولكنه يتيح تغيير إتجاه هذا الشعاع وإضافة أشعة أخرى من الأمام أو الخلف أو الجوانب أو أي نقطة حول الرسم حسب رغبة المستخدم لإضاءة جميع جوانب الرسم الثلاثي الأبعاد إذا أراد. ويوفر مربع الحوار زر تحريك يمكن من خلاله ضبط قوة كل من مصادر النور، غير أنه لا يمكن إدخال مساحات الظل داخل المساحات المضاءة كما أنه لا يمكن تغيير لون النور الذي يبقى أبيض.

إنسياب الرسوم الجاهزة

تشكل وظيفة إنسياب الرسوم الجاهزة، ربما، أقوى وأدهش وظائف «ديمنشنز». وتسمح هذه الوظيفة للرسوم الجاهزة (artworks) أن تنساب على أي شكل ثلاثي الأبعاد.

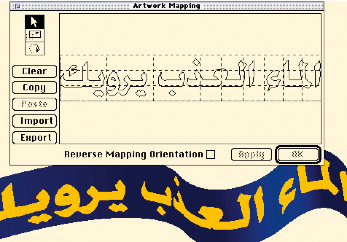

ويتم إنتاج هذه الرسوم من خلال «إلستريتر» أو «فريهاند»، ثم إستيرادها إلى «ديمنشنز» لتلصق على غلاف أحد الأشكال وذلك باختيار أمر إنسياب الرسم الجاهز (artwork mapping). وفي مربع حوار هذا الأمر تظهر صورة مبدئية للشكل الثلاثي الأبعاد في وضع مسطح، وتكون الأجزاء الغير مرئية في وضعية الأبعاد الثلاثة، بلون رمادي. وعند النقر على أمر إستيراد، يظهر مربع حوار آخر يتيح إختيار الرسم الجاهز المطلوب كما يمكن في هذا المربع، إختيار أمر تحجيم الرسم ليناسب الشكل الثلاثي.

بعد إقفال مربع الحوار، يظهر الرسم الجاهز فوق الشكل الثلاثي الأبعاد في إطار العرض المبدئي حيث يمكن تغيير أبعاده أو تحريكه أو دورانه. ولدى الوصول إلى الوضع المطلوب، يتم النقر على زر التطبيق ليظهر الرسم الجاهز منساباً على الشكل الثلاثي الأبعاد.

المناظير وزوايا العرض

يوفر البرنامج أربعة أنواع مناظير (perspective) يمكن تطبيقها على رؤية الشكل الثلاثي الأبعاد. وهذه الأنواع هي بدون منظور ومنظور عادي (كالنظر من عدسة ذات بؤرة تبلغ ٥٠ ميليمتراً) وزاوية عريضة (wide angle) وصورة بعيدة (telephoto). ومع أن هذه الأنواع توفر إختيارات جيدة، إلا أنه كان من الأفضل إضافة زر منزلق يتيح تتطبيق المنظور بالنسبة التي يريدها المستخدم.

أما في ما يتعلق بعرض الشكل، فيوفر البرنامج عدة زوايا للرؤية مثل الرؤية من فوق أو من تحت أو من أحد الجوانب أو حسب أي إثنين من المحاور الثلاثة للمحيط الثلاثي الأبعاد.

الحركة

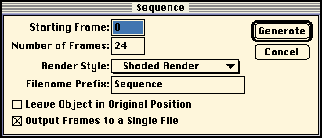

أخيراً هناك وظيفة مثيرة جداً في «ديمنشنز» هي أمر إنتاج سلسلة (generate sequence) أي إنتاج الحركة.

وتشكل السلسلة مجموعة من المعالجات التحويلية بين الموقع الأساسي للشكل (أو نقطة بدايته) ونقطة نهايته. ويتيح البرنامج تخزين كل حركة في ملف مختلف يتم ترقيمه بالتسلسل أو جميع الحركات في ملف واحد. ويمكن عندها إستيراد الملفات في برنامج لإنتاج الأفلام مثل «أدوبي بريميير» أو «ماكرومايند ديركتر».

تصدير الملفات

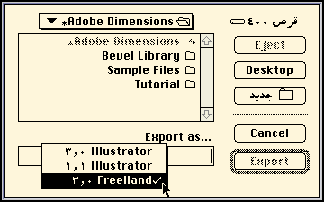

لا يتيح «ديمنشنز» إمكان طباعة التصاميم بل يمكن حفظها للعمل بها مرة أخرى، أو تصديرها إلى برامج «إلستريتر» أو «فريهاند».

ولدى تصدير الرسوم، يقوم «ديمنشنز» بطريقة ذكية جداً، بتحويل قيم تظليل الألوان إلى مزيج متجانس من التدرجات. أي بمعنى آخر، قد تظهر تدرجات الألوان في «ديمنشنز» مفصولة بحدود واضحة، ولكن عند تصدير الملف إلى برنامج رسم آخر، تظهر هذه التدرجات متجانسة بدون حدود فاصلة. وتحول هذه الوظيفة مهمة رسم تموجات الألوان على الأشكال وتوليفها مع الإضاءة، من عمل شاق وطويل، إلى خطوة سريعة وتلقائية.

كلمة أخيرة

يساهم برنامج «ديمنشنز» في جعل الكثير من الوظائف الصعبة أصلاً وأحياناً مستحيلة، ليست ممكنة وحسب بل كذلك سهلة للغاية.

غير أن وظائف ألوان الإضاءة وإضافة الظل والتحكم في المناظير تحتاج إلى تحسين، وقد يكون ذلك متوفراً في الإصدار التالي (لا يزال «ديمنشنز» في إصداره الأول). كما يحتاج البرنامج إلى خيارات أوسع في ما يتعلق باستيراد الرسوم من برامج إدارة الأبعاد الثلاثة الأخرى.

بالرغم من ذلك، فإن كل مستخدم يحتاج إلى رسوم ثلاثية الأبعاد بدقة عالية، يتحتم عليه إقتناء «ديمنشنز» من أجل الوظائف التي يوفرها إضافة إلى جودة الرسوم وسهولة الإستخـدام.
